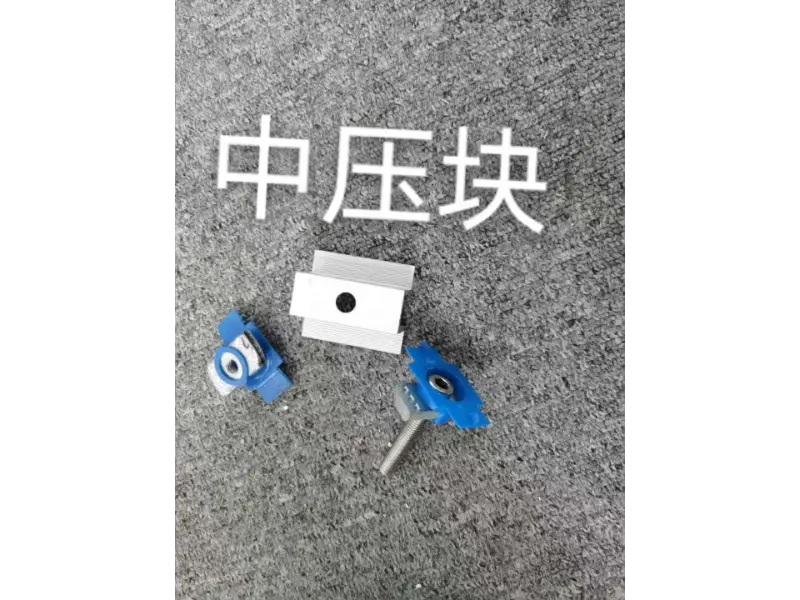

அலுமினிய அலாய் இடைநிலை கிளாம்ப் (ஃபோட்டோவோல்டாயிக் மிட்-கிளாம்ப்) என்பது ஒளிமின்னழுத்த (பிவி) தொகுதிகளை பாதுகாக்க வடிவமைக்கப்பட்ட ஒரு சிறப்பு கூறு ஆகும். இரண்டு அருகில் உள்ள PV பேனல்களுக்கு இடையில் அமைந்திருக்கும், இது மாட்யூல்களை மவுண்டிங் ரெயில்களில் பூட்டி, கிடைமட்ட இடப்பெயர்ச்சியைக் கட்டுப்படுத்துகிறது மற்றும் முழு வரிசையின் காற்று மற்றும் நில அதிர்வு எதிர்ப்பை அதிகரிக்கிறது. இது 304 ஸ்டெயின்லெஸ் ஸ்டீல் ஃபாஸ்டென்சர்கள் மற்றும் மாட்யூல் பிரேம்களை சேதத்திலிருந்து பாதுகாக்க விருப்பமான EPDM எதிர்ப்பு ரப்பர் பேடுடன் வருகிறது. வடிவமைப்பு தூசி, நீர் மற்றும் பனியின் திரட்சியைக் குறைக்க வடிகால் மற்றும் காற்றோட்ட சேனல்களை உள்ளடக்கியது. இந்த கவ்விகள் வணிக மற்றும் தொழில்துறை கூரை நிறுவல்கள், குடியிருப்பு PV அமைப்புகள் மற்றும் பயன்பாட்டு அளவிலான தரையில் பொருத்தப்பட்ட சூரிய மின் உற்பத்தி நிலையங்களில் பரவலாகப் பயன்படுத்தப்படுகின்றன. தொகுதி தடிமன் மற்றும் குறிப்பிட்ட திட்ட சுமை தேவைகளின் அடிப்படையில் பரிமாணங்களைத் தனிப்பயனாக்கலாம்.
இரண்டு அருகிலுள்ள PV தொகுதிகளுக்கு இடையில் நிறுவப்பட்ட, அலுமினிய அலாய் இடைநிலை கிளாம்ப், மாட்யூல்களை மவுண்டிங் ரெயில்களில் உறுதியாகப் பூட்டுகிறது. இது கிடைமட்ட மற்றும் செங்குத்து இடப்பெயர்ச்சி இரண்டையும் கட்டுப்படுத்துகிறது, தொகுதிகள் நேர்த்தியாக சீரமைக்கப்படுவதையும் நிலையான, சீரான சக்திகளுக்கு உட்பட்டு இருப்பதையும் உறுதி செய்கிறது; முழு வரிசையையும் பாதுகாப்பதற்கான முதன்மை இணைக்கும் கூறுகளாக இது செயல்படுகிறது.
மல்டி-பாயிண்ட் கிளாம்பிங்கை வழங்குவதன் மூலம், அதிக காற்று அல்லது நில அதிர்வு நிகழ்வுகளின் போது சாதனம் தொகுதி இயக்கம் மற்றும் அலைவு ஆகியவற்றைக் கட்டுப்படுத்துகிறது. இது மாட்யூல்களை தண்டவாளத்தில் இருந்து மாற்றுவதையோ அல்லது தீவிர சுமைகளின் கீழ் அதிர்வதையோ தடுக்கிறது, இதன் மூலம் கடுமையான வானிலை நிலைகளில் வரிசையின் ஒட்டுமொத்த நிலைத்தன்மையை மேம்படுத்துகிறது.
EPDM ரப்பர் பேடுடன் இணைந்து உள்ளக ஆண்டி-ஸ்லிப் செரேஷன்கள், கிளாம்ப் மற்றும் மாட்யூல் ஃப்ரேம் இடையே உராய்வை அதிகரிக்கும். இது மாட்யூல்களை சறுக்குவதையோ அல்லது தளர்த்துவதையோ தடுக்கிறது, அதே சமயம் மாட்யூல் பிரேம்கள் நசுக்கப்படாமல் அல்லது சேதமடையாமல் பாதுகாக்க கிளாம்பிங் அழுத்தத்தை குஷன் செய்கிறது.
கவ்வியானது தொகுதிகளின் எடையை-காற்று மற்றும் பனி சுமைகளுடன்-மவுண்டிங் ரெயில்கள், ஆதரவு நெடுவரிசைகள் மற்றும் அடித்தள அமைப்புக்கு சமமாக மாற்றுகிறது. இது மன அழுத்தத்தை விநியோகிக்கிறது, உள்ளூர்மயமாக்கப்பட்ட ஓவர்லோடிங்கைத் தடுக்கிறது, இல்லையெனில் கட்டமைப்பு சிதைவு அல்லது PV தொகுதிகளுக்கு சேதம் ஏற்படலாம்.
அலுமினிய அலாய் இடைநிலை கிளாம்பின் அமைப்பு ஒருங்கிணைந்த வடிகால் மற்றும் காற்றோட்ட சேனல்களைக் கொண்டுள்ளது. இவை மழைநீர் மற்றும் ஒடுக்கம் ஆகியவற்றின் திறமையான ஓட்டத்தை எளிதாக்குகிறது, கிளாம்பிங் புள்ளிகளில் தூசி, நீர் மற்றும் பனியின் திரட்சியைக் குறைக்கிறது, அதே நேரத்தில் தொகுதிகளில் நிழல் மற்றும் அதிகப்படியான சுமைகளின் அபாயங்களைக் குறைக்கிறது.
நிலையான சோலார் மாட்யூல் தடிமன்களுடன் (எ.கா., 30 மிமீ, 35 மிமீ, 40 மிமீ) இணக்கமானது மற்றும் தரமற்ற பரிமாணங்களுக்கு தனிப்பயனாக்கக்கூடியது. வெவ்வேறு உற்பத்தியாளர்களிடமிருந்து பல்வேறு சட்ட கட்டமைப்புகள் மற்றும் தொகுதிகளுடன் வேலை செய்ய வடிவமைக்கப்பட்டுள்ளது, ஒரு விநியோக அமைப்பு பல்வேறு திட்டங்களின் தேவைகளை பூர்த்தி செய்ய முடியும்.
| பொருள் | விவரக்குறிப்பு |
|---|---|
| அடிப்படை அலாய் தரம் | அலுமினியம் அலாய் 6005-T5 / 6063-T5 (விரும்பினால்) |
| மேற்பரப்பு சிகிச்சை | சில்வர் அனோடைசிங், ஃபிலிம் தடிமன் ≥10μm |
| அனோடிக் ஃபிலிம் தடிமன் | ≥10μm, கடலோர மற்றும் அதிக உப்பு தெளிப்பு சூழல்களுக்கு தடிமனான தனிப்பயனாக்கம் கிடைக்கிறது |
| இணக்கமான தொகுதி தடிமன் | 30 மிமீ, 35 மிமீ, 40 மிமீ (தனிப்பயனாக்கக்கூடியது) |
| நிலையான நீளம் | 40/50/60/80 மிமீ (கோரிக்கையின் பேரில் அளவு வெட்டு) |
| கட்டமைப்பு வகை | உள் பக்கத்தில் ஆண்டி-ஸ்லிப் டூத் சுயவிவரத்துடன் கூடிய மாடுலர் மிட்-கிளாம்பிங் அமைப்பு |
| துணை ஃபாஸ்டென்சர்கள் | 304 துருப்பிடிக்காத எஃகு டி-போல்ட் & நட்ஸ் |
| விருப்ப பாகங்கள் | EPDM ரப்பர் எதிர்ப்பு சீட்டு கேஸ்கட்கள் |
| காற்று சுமை எதிர்ப்பு | 60மீ/வி வரை (ஒரு திட்டத்திற்கு மறுபரிசீலனை செய்யப்பட்டது) |
| பனி சுமை | 1.4kN/m² (ஒரு திட்டத்திற்கு கணக்கிடப்படுகிறது) |
| விண்ணப்ப காட்சிகள் | வணிக மற்றும் தொழில்துறை கூரைகள், குடியிருப்பு PV, தரையில் பொருத்தப்பட்ட மத்திய PV மின் நிலையங்கள் |
| பொருந்தக்கூடிய தரநிலைகள் | GB/T 5237, CE, ISO9001 சான்றிதழ்கள் உள்ளன |

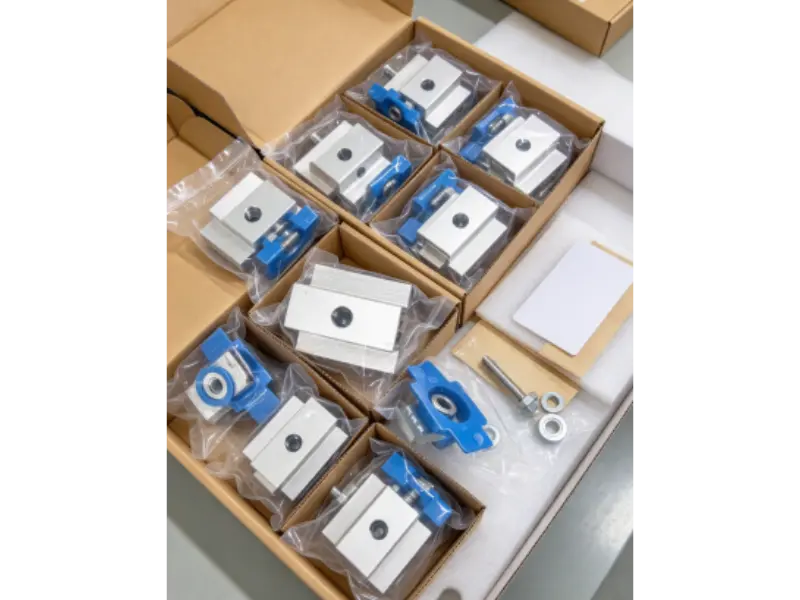

உராய்வு அல்லது தாக்கத்தைத் தடுக்க, அனோடைஸ் செய்யப்பட்ட மேற்பரப்பைப் பாதுகாத்து, போக்குவரத்தின் போது கீறல்கள் அல்லது பூச்சு சேதம் ஏற்படாமல் இருப்பதை உறுதிசெய்ய ஒவ்வொரு அலுமினிய அலாய் இடைநிலை கிளாம்ப் தனித்தனியாக நிரம்பியுள்ளது.
உருப்படிகள் மாதிரி மற்றும் விவரக்குறிப்பின்படி வரிசைப்படுத்தப்படுகின்றன, தெளிவான லேபிள்கள் மற்றும் பேக்கிங் பட்டியல்கள் ஆகியவை விரைவாக ஆன்-சைட் சரக்கு சோதனைகள் மற்றும் ஒழுங்கமைக்கப்பட்ட சேமிப்பகத்தை எளிதாக்கும்.
ஒவ்வொரு ஏற்றுமதியும் மாடல்கள் மற்றும் தொகுதிகளின் முழுமையான எண்ணிக்கை மற்றும் சரிபார்ப்புக்கு உட்பட்டு, உண்மையான பொருட்கள்-அளவு மற்றும் விவரக்குறிப்புகளின் அடிப்படையில்-பேக்கிங் பட்டியலுடன் சரியாக பொருந்துகின்றன, பற்றாக்குறை அல்லது குறைபாடுகளைத் தடுக்கின்றன.
சரக்குகள் உறுதியான நிலையான அட்டைப்பெட்டிகள் அல்லது மரப்பெட்டிகளில் நிரம்பியுள்ளன, அவை உள் குஷனிங் பொருட்கள் மற்றும் வலுவூட்டப்பட்ட மூலை பாதுகாப்புடன் பொருத்தப்பட்டிருக்கும்.
கடல் அல்லது நிலப் போக்குவரத்து முழுவதும் வறண்ட சூழலை உறுதி செய்வதற்கும், அனோடைஸ் செய்யப்பட்ட பூச்சுக்கு ஈரப்பதம் தொடர்பான சேதத்தைத் தடுப்பதற்கும், பாகங்கள் வந்தவுடன் உடனடியாக நிறுவுவதற்குத் தயாராக இருப்பதை உறுதி செய்வதற்கும் பேக்கேஜிங்கிற்குள் டெசிகண்ட்கள் சேர்க்கப்பட்டுள்ளன.
நெகிழ்வான டெலிவரி விருப்பங்களில் கட்ட ஏற்றுமதிகள் அடங்கும். சர்வதேச ஆர்டர்களுக்கு, சீரான ஏற்றுமதி அனுமதியை உறுதி செய்வதற்காக விரிவான பேக்கிங் பட்டியல்கள் மற்றும் சுங்க ஆவணங்களை நாங்கள் வழங்குகிறோம்; உள்நாட்டு ஆர்டர்களுக்கு, கட்டுமான அட்டவணைகளுடன் சீரமைக்கப்பட்ட முழு-டிரக்லோட் டெலிவரியை நேரடியாக தளத்தில் இருந்து வழங்குகிறோம்.
நிறுவல் திட்டங்கள் மற்றும் தொழில்நுட்ப ஆவணங்களை நாங்கள் வழங்குகிறோம், முக்கிய நிறுவல் புள்ளிகள், இறுக்கமான தேவைகள் மற்றும் அத்தியாவசிய முன்னெச்சரிக்கைகள், கட்டுமானத்திற்கு முந்தைய தொழில்நுட்ப விளக்கத்தின் மூலம் ஆதரிக்கிறோம்.
வடிவமைப்பு வரைபடங்களின் அடிப்படையில், சோலார் மாட்யூல்கள் மற்றும் மவுண்டிங் ரெயில்களின் தளவமைப்பு தீர்மானிக்கப்படுகிறது, மேலும் நிலையான இடைவெளி மற்றும் சீரமைப்பை உறுதி செய்வதற்காக மத்திய-கிளாம்புகளுக்கான நிறுவல் புள்ளிகள் குறிக்கப்படுகின்றன.
சோலார் தொகுதிகள் பெருகிவரும் தண்டவாளங்களில் நிலைநிறுத்தப்படுகின்றன; பக்கத்து மாட்யூல்களுக்கு இடையே உள்ள இடைவெளி மற்றும் சமன்படுத்துதல் ஆகியவை மாட்யூல் பிரேம்கள் மிட்-கிளாம்ப்களின் ஸ்லாட்டுகளில் சரியாகப் பொருந்துவதை உறுதிசெய்ய சரிசெய்யப்படுகின்றன.
அலுமினிய அலாய் இடைநிலை கவ்விகளை நிறுவவும் மற்றும் டி-போல்ட்களை குறிப்பிட்ட முறுக்குவிசைக்கு இறுக்கவும். இறுக்கும் விசை நன்கு கட்டுப்படுத்தப்படுவதை உறுதிசெய்யவும்-மாட்யூல் பிரேம்களை சேதப்படுத்தும் அதிகப்படியான சக்தியைத் தவிர்க்கவும், மேலும் அவை மிகவும் தளர்வாக இல்லை என்பதை உறுதிப்படுத்தவும், இது உறுதியற்ற தன்மைக்கு வழிவகுக்கும்.
EPDM ரப்பர் பேட்கள் மற்றும் ஆண்டி-ஸ்லிப் செரேஷன்கள் சரியாக நிலைநிறுத்தப்பட்டுள்ளனவா என்பதைச் சரிபார்க்கவும். தொகுதிகள் பாதுகாப்பாக இருப்பதையும், நழுவவோ அல்லது தளர்த்தவோ கூடாது என்பதை உறுதிப்படுத்த, ஒவ்வொரு கிளாம்பிங் புள்ளியையும் பரிசோதிக்கவும்.
அனைத்து கூறுகளும் சரியாக இறுக்கப்பட்டு சமன் செய்யப்படுவதை உறுதிசெய்ய முழு வரிசையையும் சரிபார்க்கவும். தொகுதிகள் மற்றும் அவற்றின் ஒட்டுமொத்த சீரமைப்புக்கு இடையே உள்ள இடைவெளிகளை சரிபார்க்கவும். சுமை தாங்கும் தேவைகள் உறுதிசெய்யப்பட்டு, நிறுவல் ஆய்வுக்குப் பிறகு, திட்டத்தை ஒப்படைக்க முடியும்.
A: நிலையான திட்டங்களுக்கு, வெப்ப விரிவாக்கம் மற்றும் சுருக்கத்திற்கு இடமளிக்க 5-8 மிமீ விரிவாக்க இடைவெளி போதுமானது. நீங்கள் ஆர்டர் செய்யும் போது, உங்கள் திட்ட வரைபடங்களின் அடிப்படையில் பொருத்தமான விவரக்குறிப்புகளையும் நாங்கள் பரிந்துரைக்கலாம்.
A: நிலையான முறுக்கு விவரக்குறிப்புகளின்படி டி-போல்ட்களை இறுக்குங்கள். EPDM ரப்பர் பேட் இடையகமாக செயல்படுவதால், சரியான இறுக்கம் தொகுதி சட்டங்களை சேதப்படுத்தாது. இருப்பினும், அதிகப்படியான முறுக்கு அலுமினிய பிரேம்களை நசுக்கக்கூடும், எனவே அதிக இறுக்கம் தவிர்க்கப்பட வேண்டும்.
ப: நாங்கள் 304 ஸ்டெயின்லெஸ் ஸ்டீல் ஃபாஸ்டென்சர்களை தரமாக வழங்குகிறோம், அவை கைப்பற்றுவதற்கு நல்ல எதிர்ப்பை வழங்குகின்றன. நீண்ட கால வெளிப்புற திட்டங்களுக்கு, எதிர்கால பராமரிப்பு அல்லது தொகுதி மாற்றத்தின் போது எளிதாக அகற்றுவதற்கு வசதியாக, பறிமுதல் எதிர்ப்பு பூச்சு கொண்ட போல்ட் தேர்ந்தெடுக்கப்படலாம்.
ப: சீரமைப்புகள் குறிப்பிடத்தக்க வகையில் அணியப்படாமல் மற்றும் சுயவிவரம் சிதைக்கப்படாமல் இருந்தால் அவை மீண்டும் பயன்படுத்தப்படலாம். சீரமைப்புகள் அதிகமாக அணிந்திருந்தால், சீட்டு எதிர்ப்பு செயல்திறன் சமரசம் செய்யப்படும்; எனவே, புதிய ஒளிமின்னழுத்த திட்டங்களுக்கு அவற்றைப் பயன்படுத்த நாங்கள் பரிந்துரைக்கவில்லை.
ப: வெவ்வேறு விவரக்குறிப்புகளை கலக்க பரிந்துரைக்கப்படவில்லை. வெவ்வேறு தடிமன் கொண்ட இடைநிலை கவ்விகளைப் பயன்படுத்துவது தொகுதிகளில் சீரற்ற ஏற்றத்திற்கு வழிவகுக்கும், இது உள்ளூர் அழுத்த செறிவுகளை ஏற்படுத்துகிறது மற்றும் மைக்ரோ-கிராக்களின் அபாயத்தை அதிகரிக்கும்; எனவே, விவரக்குறிப்புகளை தரப்படுத்துவது சிறந்தது.
ப: பெரிய வடிவிலான இரட்டை-கண்ணாடி தொகுதிகளின் சுய-எடை அதிகமாக இருப்பதால், தடிமனான அலுமினிய அலாய் இடைநிலை கவ்விகளைப் பயன்படுத்துவதற்கு முன்னுரிமை அளிப்பது நல்லது. கூடுதலாக, தொகுதி சட்டத்தின் உயரத்தை சரிபார்த்து, பயனுள்ள கிளாம்பிங் தொடர்பு நீளத்தை உறுதிப்படுத்தவும், தேவைப்பட்டால் - கிளாம்பிங் புள்ளிகளின் எண்ணிக்கையை அதிகரிக்கவும்.
